تعد شركة Zento Trilium Metal Tech Co., Ltd. واحدة من أبرز الشركات المصنعة والموردة لخزائن التحكم الصناعية في الصين. مرحبًا بكم في شراء خزانات التحكم الصناعية المتينة السائبة المصنوعة في الصين هنا من مصنعنا. إذا كان لديك أي استفسار حول الخدمة المخصصة، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.

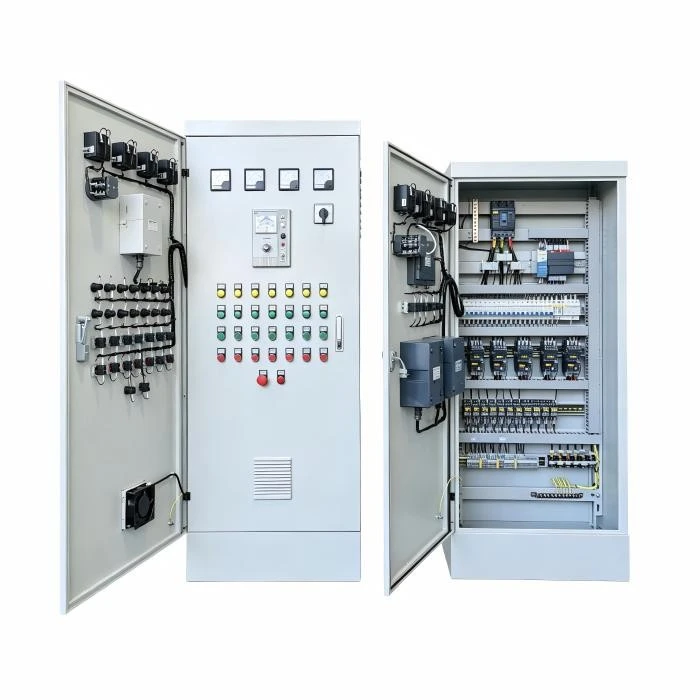

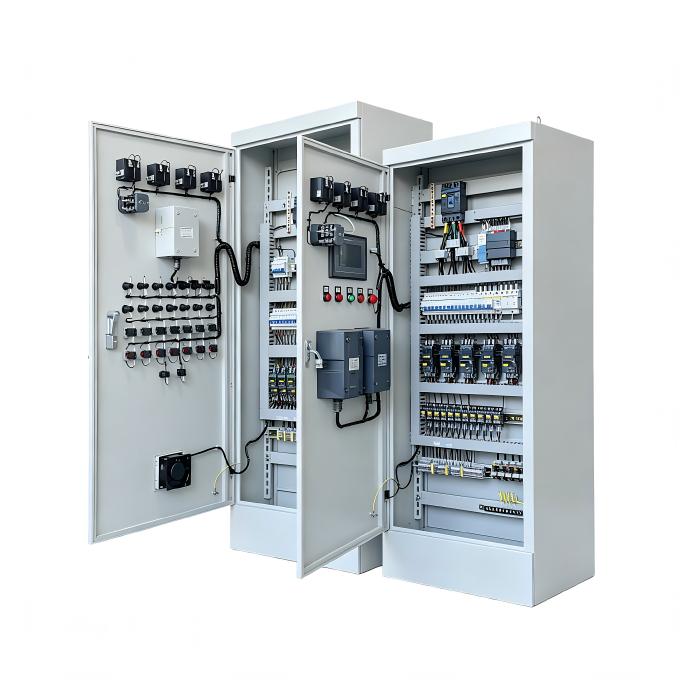

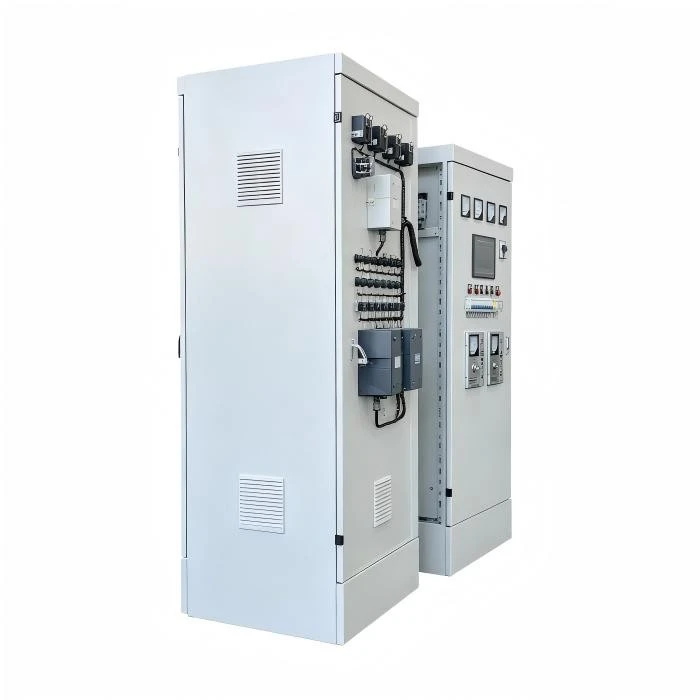

ملخص المنتج
تم تصنيع خزانة التحكم الصناعية- للخدمة الشاقة باستخدام خطوط مكابح الضغط CNC والقطع بالليزر بقدرة 30000 واط في منشأة Dehong.
تحتوي هذه الخزانات على أجهزة PLC، ومحركات التردد المتغير (VFDs)، ومشغلات المحركات، وأنظمة التحكم الصناعية على أرضيات المصانع، ومحطات معالجة المياه، ومرافق المعالجة.
نحن ننتج خزانات لأخصائيي تكامل الأنظمة، ومنشئي الآلات، ومنشآت المستخدمين النهائيين.
ينصب التركيز الهندسي على الإدارة الحرارية للإلكترونيات عالية الطاقة-والصلابة الهيكلية للمكونات الثقيلة وإمكانية الوصول للصيانة واستكشاف الأخطاء وإصلاحها.
عملية التصنيع والمعدات
بناء خزانة تتحمل أرضية المصنع
تواجه خزائن التحكم الصناعية تحديًا مختلفًا عن خزائن الاتصالات الخارجية. العدو ليس المطر-إنهالحرارة والاهتزاز والسوائل العدوانية.
الخطوة 1: تصنيع إطار الخدمة الشاقة-.
الإطار هو العمود الفقري. نحن نقطع أعضاء الإطار من2.0 ملم - 2.5 ملم سي آر إسعلى موقعنانظام القطع بالليزر بقدرة 30,000 واط. تضمن دقة الليزر توافق المفاصل المتشابكة بإحكام قبل اللحام -وهو أمر بالغ الأهمية للإطار المربع والصلب.
الخطوة 2: لحام الإطار
الإطار هوالتركيبات-ملحومةباستخدام لديناروبوتات اللحام TM1800. نحن نستخدملحام ثاني أكسيد الكربون (باناسونيك YD-500GR)للاختراق العميق. بعد اللحام، يتم تشكيل الإطارتم تخفيف الضغط-.لمنع التشويه. أسطح التركيب الحرجة لمفصلات الأبواب هيمسطحة تشكيلهعلى موقعنامطحنة جسريةلضمان محاذاة الباب.
الخطوة 3: تركيب تصنيع اللوحة
لوحة التثبيت هي قلب الخزانة-وهي تحتوي على جميع المكونات. نقطعها من2.5 ملم - 3.0 ملم سي آر إسعلى الليزر، ثممسمار-لحامترصيع التأريض ومسامير تثبيت المكونات. اللوحة هيمسحوق-مغلف بشكل منفصلللحصول على تغطية كاملة، ثم يتم تركيبها في الخزانة عند المواجهة.
الخطوة 4: التصميم الحراري
الحرارة هي القاتل رقم 1 للإلكترونيات الصناعية. نقوم بحسابإجمالي تبديد الحرارةمن المكونات الخاصة بك وتصميم التبريد وفقا لذلك:
|
الحمل الحراري |
حل التبريد |
|
< 500W |
التهوية السلبية (الفتحات) |
|
500W – 1500W |
مراوح مفلترة مع منظم الحرارة |
|
> 1500W |
مبادل حراري من الهواء-إلى-مكيف هواء أو حاوية مكيفة |
إحباط أحد موظفي تكامل النظام: حالة لوحة التركيب المشوهة
أفاد أحد المكاملين أنه كان من الصعب تثبيت المكونات لأن لوحة التثبيت كانت مشوهة أثناء لحام مسامير التثبيت. تم ربط المسامير باللحام اليدوي، مما تسبب في تسخين وتشويه موضعي.
الحل لدينا:نحن نستخدملحام مسمار تفريغ المكثف (CD).لجميع مسامير التثبيت. يوفر اللحام بالأقراص المضغوطة نبضة طاقة يتم التحكم فيها بدقة والتي تعمل على لحام المسمارميلي ثانية، معالحد الأدنى من مدخلات الحرارة والتشويه الصفري. تظل لوحة التثبيت مسطحة-يتم تثبيت المكونات بسهولة.
تصميم إمكانية الوصول: ما أهمية خلوص الباب
يجب أن تفتح خزانة التحكم الموجودة في الممر الضيق بالكامل. توفر مفصلات الأبواب القياسية لدينافتح 120 درجة; توفر المفصلات الاختياريةفتح 180 درجة. نحن نقدم أيضاارفع-المفصلاتوالتي تسمح بإزالة الباب أثناء التثبيت-وهي ميزة صغيرة تُحدث فرقًا كبيرًا للفنيين الذين يتعاملون مع خزانة يبلغ وزنها 100 كجم.
مراقبة الجودة وإصدار الشهادات
تربيع الإطار ومحاذاة الباب:
قطري الإطار:تم فحصه باستخدام شريط قياس أو CMM. التسامح هو ± 2 مم عبر قطري 2000 مم.
فجوات الباب:تم التحقق منها باستخدام مقاييس المحسس. الفجوة القياسية هي 2 مم ± 0.5 مم في كل مكان.
تركيب لوحة التسطيح:
تم التحقق علىشيان إدوارد CMMبعد اللحام . التسامح مع التسطيح هو 0.5 مم لكل 300 مم.
جودة معطف المسحوق:
سماكة:60-80 ميكرومتر، تم التحقق منها بـمقياس سمك الطلاء الألماني.
المقاومة الكيميائية:تم اختباره لمقاومة السوائل الصناعية الشائعة (زيت القطع والسوائل الهيدروليكية).
استمرارية التأريض:
يتم ربط جميع المكونات المعدنية. تم التحقق من المقاومة من لوحة التركيب إلى الإطار الأرضي<0.1Ω with ملي أوم متر.
الملاحظات الهندسية والأسئلة الشائعة
احصل على عرض أسعار مخصص
قم بتوفير قائمة المعدات الخاصة بك مع الأبعاد وتبديد الحرارة. سيقدم فريقنا الهندسي التحليل الحراري وعرض أسعار الميزانية في غضون 24 ساعة.
أنظمة الجودة التي تدعم هذا المنتج
شهادة الأيزو 9001انقر للعرض
معدات الفحص المستخدمة لهذا الجزء:
Xi'an Edward CMM (دقة 0.005 مم) - تربيع الإطار، محاذاة الباب
مقياس سمك الطلاء (1μm) - التحقق من طبقة المسحوق
ملي أوم متر - استمرارية التأريض
شركة زينتو تريليوم لتكنولوجيا المعادن المحدودة|تيانجين، الصين|info@zento-trilium.com
المواصفات الفنية
|
مواصفة |
تفاصيل |
|
مادة |
-الفولاذ المدلفن على البارد (CRS) مع طبقة نهائية من المسحوق (قياسي) |
|
سمك المادة |
الإطار: 2.0 مم – 2.5 مم |
|
أبعاد الضميمة |
مخصص؛ الارتفاعات النموذجية 1800 مم - 2200 مم، والعرض 600 مم - 1200 مم |
|
تصنيف الحماية |
IP54 (قياسي)، IP55 أو IP65 (اختياري مع تعزيز الختم) |
|
الانتهاء من السطح |
طبقة مسحوقية (RAL 7035 رمادي فاتح قياسي؛ الألوان المخصصة متاحة) |
|
تكوين الباب |
باب واحد أو مزدوج؛ قفل ثلاثي النقاط بمقبض متأرجح |
|
الميزات الداخلية |
لوحة تثبيت قابلة للإزالة بالحجم الكامل-، وقضبان عمق قابلة للتعديل، وقنوات كابل، ونظام تأريض |
|
الإدارة الحرارية |
مراوح مفلترة، أو مبادلات حرارية من الهواء إلى-الهواء، أو مكيفات الهواء المغلقة |
|
التعبئة والتغليف |
مثبت بمسامير على منصة فولاذية مخصصة، وحماية للزاوية من الفوم، ومغلف بالتمدد-. |
|
شهادة |
متوافق مع ISO 9001؛ يتوفر شريك متجر الألواح UL 508A |
