Zento Trilium Metal Tech Co., Ltd. هي واحدة من أبرز الشركات المصنعة والموردة للوحات التوزيع المقاومة للماء في الصين. مرحبًا بكم في شراء لوحات توزيع مقاومة للماء متينة مصنوعة في الصين هنا من مصنعنا. إذا كان لديك أي استفسار حول الخدمة المخصصة، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.

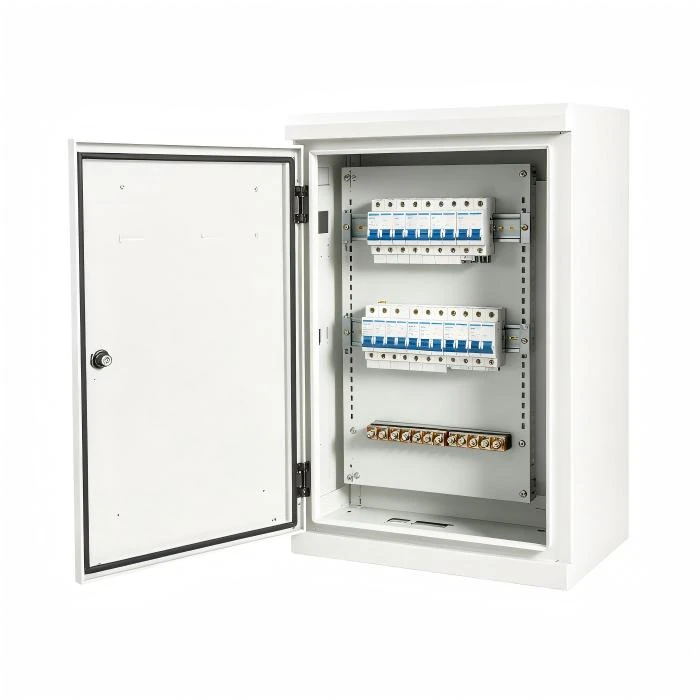

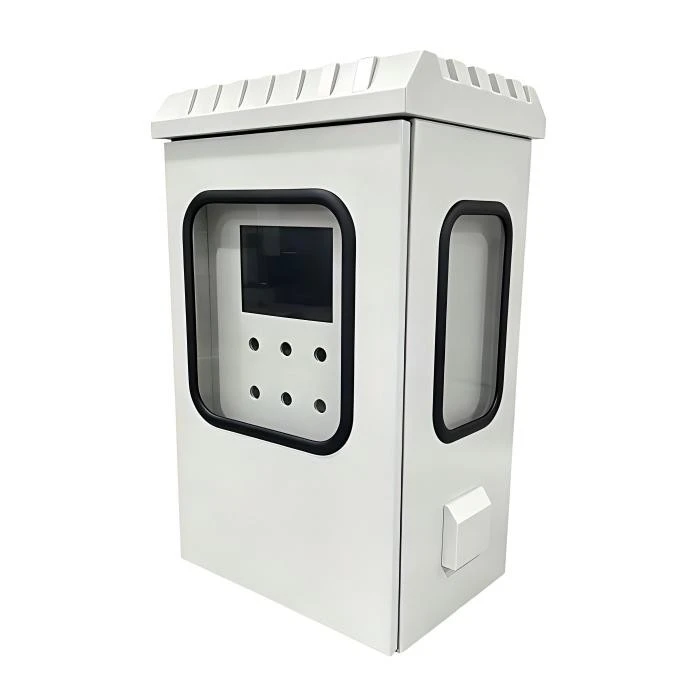

ملخص المنتج

لوحة توزيع كهربائية مقاومة للماء تم تصنيعها باستخدام أنظمة التخريم CNC وأنظمة القطع بالليزر 30000 واط في منشأة Dehong.
تحتوي هذه العبوات على قواطع دوائر ومحطات طرفية ومكونات إدارة الطاقة في البيئات الخارجية والبيئات المغسولة.
نحن ننتج لوحات توزيع للطاقة المؤقتة في مواقع البناء، والركائز الكهربائية للمارينا، وأنظمة التحكم الزراعية، والأتمتة الصناعية.
تكمن القيمة الهندسية في الختم المتسق IP65، وطلاء المسحوق المتين، والقواطع الدقيقة التي تتوافق مع آثار المكونات الرئيسية دون تعديل في الموقع.
عملية التصنيع والمعدات
من الورقة المسطحة إلى العلبة المختومة: تسلسل التصنيع
يتم إنتاج لوحات التوزيع المقاومة للماء على خط الصفائح المعدنية المتكامل الخاص بنا في منشأة Dehong.
الخطوة 1: التقطيع والقواطع
يتم قطع جسم العلبة والباب ولوحة التثبيت من لوح مسطح على منتجاتنانظام القطع بالليزر بقدرة 30,000 واط(للملفات الشخصية المعقدة والألواح السميكة) أو لدينامكابس CNC (ARIES255NT2EX، VT-300)للأنماط المثقبة ذات الحجم الكبير. الليزرالحد الأدنى من المنطقة المتأثرة بالحرارةيضمن التسطيح - وهو أمر بالغ الأهمية لمحاذاة الباب وختم الحشية.
الخطوة 2: التشكيل
تنتقل اللوحات إلى موقعنامكابح الضغط PB110 3100 CNC (7.5 كيلووات، 110 طن)لثني الدقة. نحن نستخدمثني الهواء مع تعويض الزاويةلتحقيق الشفاه متسقة 90 درجة. يتكون الباب من أشفة العودةالذي يخفي الحشية ويوفر حافة بالتنقيط.
الخطوة 3: اللحام والتجميع
طبقات الجسم هيغرزة ملحومةباستخدام لديناماكينات لحام باناسونيك ثاني أكسيد الكربون (YD-500GR). يتم طحن اللحامات بشكل سلس من الخارج للحصول على المظهر؛ يتم ترك اللحامات الداخلية كما هي من أجل القوة. تصاعد الأزرار والأقواس المفصلية هيالمقاومة ملحومةلمرفق نظيف وخالي من أدوات التثبيت.
الخطوة 4: إعداد السطح وطلاء المسحوق
العبوات تمر عبر أالمعالجة المسبقة بخمس مراحل(تنظيف، شطف، فوسفات، شطف، ختم) قبل طلاء المسحوق. يتم تطبيق المسحوق كهربائيا ومعالجته عند درجة حرارة 180-200 درجة.يتم التحقق من سمك الطلاء عند 60-100μmباستخدام مقياس سمك الطلاء الألماني الخاص بنا.

قصة فشل ميداني: حالة الحشية المتسربة
أبلغ أحد عملاء موقع البناء عن دخول المياه إلى لوحات التوزيع بعد هطول أمطار غزيرة. وكشفت التحريات عنتم ضغط الحشية بشكل غير متساولأن الباب كان مشوهًا قليلاً أثناء اللحام - كانت هناك فجوة تبلغ 0.5 مم فقط في إحدى الزوايا تسمح بدخول الماء.
الإصلاح لدينا:قمنا بإعادة تصميم تسلسل اللحام لتقليل مدخلات الحرارة، وأضفنا أخطوة تخفيف التوترقبل الطحن، والآن تحققتسطيح الباب على CMMبعد اللحام. لقد تحولنا أيضًا إلى أحشية EPDM ذات الخلية المغلقةمع ارتفاع مقاومة مجموعة الضغط.
لماذا IP65 ليس مجرد حشية:
يتطلب IP65 الحماية ضدنفاثات المياه من أي اتجاه. هذا يعنى:
طبقات متداخلةالتي تسلط الماء إلى الأسفل
حواف بالتنقيطعلى فتحات الأبواب
لا يوجد مثبتات متجهة للأعلىالتي يمكنها جمع الماء
سدادات تصريف قابلة للتنفسلمعادلة الضغط دون السماح بدخول الماء
تتضمن تصميمات العبوات لدينا كل هذه الميزات بناءً على 40 عامًا من الخبرة في التصنيع.
مراقبة الجودة وإصدار الشهادات
التحقق من الأبعاد:
الأبعاد الكلية ومواضع القطع ومسطحة الباب:تم التحقق منه على موقعناشيان إدوارد CMM (دقة 0.005 مم)لفحص المادة الأولى.
محاذاة المفصلة:يجب أن يفتح/يغلق الباب بسلاسة دون ربط. تم فحصها بمقاييس المحسس.
التحقق من IP65:
تخضع عينة من العبوات من كل دفعة إنتاجاختبار نفث الماء IP65طبقاً للمواصفة IEC 60529. العلبة تخضع لفوهة 12.5 ملم ترش 100 لتر/دقيقة من جميع الاتجاهات لمدة 3 دقائق. لا يسمح بدخول الماء.
جودة معطف المسحوق:
سماكة:60-100 ميكرومتر، تم التحقق منها بـمقياس سمك الطلاء الألماني (دقة 1μm) .
التصاق:اختبار الفتحات المتقاطعة وفقًا لمعيار ASTM D3359.
رش الملح:أكبر من أو يساوي 500 ساعة من الصدأ الأحمر وفقًا لمعيار ASTM B117 لمسحوق البوليستر القياسي.
الاستمرارية الكهربائية:
يتم التحقق من مسامير التأريض والربط من الباب إلى الجسم باستخدام أملي أوم مترلضمان<0.1Ω resistance.



الملاحظات الهندسية والأسئلة الشائعة
س1: IP65 مقابل IP66 مقابل IP67 - ما هو التصنيف الذي أحتاجه؟
|
تصنيف |
حماية |
تطبيق نموذجي |
|
IP65 |
مقاوم للغبار، ومحمي ضد نفاثات الماء |
خزائن خارجية، مناطق غسيل (بدون غمر) |
|
IP66 |
محكم ضد الغبار، ومحمي ضد نفاثات الماء القوية |
البيئات البحرية والغسيل الصناعي الثقيل |
|
IP67 |
محكم ضد الغبار ومحمي ضد الغمر المؤقت |
المناطق المعرضة للفيضانات، والأقبية تحت الأرض |
يمكننا أن نبني على IP66 مع ضغط إضافي للحشية وختم التماس. يتطلب IP67 حاوية ملحومة بالكامل ومختبرة بالضغط - أخبرنا بمتطلباتك.
س2: تصدأ مغلفاتي الحالية عند الحواف المقطوعة بالليزر. كيف تمنع هذا؟
الحواف المقطوعة بالليزر في حاويات CRS مصنوعة من الفولاذ العاري - حتى بعد طلاء المسحوق، تكون تغطية الحواف أرق. بالنسبة للتطبيقات الخارجية، نوصي بما يلي:
لوح مجلفن مسبقًا (طلاء Z275): يحمي الزنك الحواف المقطوعة جلفانيًا. تكلفة المواد أعلى قليلا.
الفولاذ المقاوم للصدأ: يزيل خطر الصدأ تمامًا.
سدادة حافة التماس: يتم تطبيقها على اللحامات الداخلية قبل التجميع النهائي.
س 3: أحتاج إلى قواطع دوائر ومحطات محددة. هل يمكنك فعل ذلك؟
نعم. قم بتوفير أبعاد قطع المكونات أو أرقام أجزاء الشركة المصنعة. نحتفظ بمكتبة من القواطع القياسية للعلامات التجارية الكبرى (Schneider، Siemens، ABB، Eaton). يتم قطع القواطع المخصصة بالليزر أو ثقبها حسب الرسم الخاص بك.
س 4: هل يمكنك طباعة ملصقات الشاشة الحريرية ومخططات الأسلاك على الباب؟
نعم. يمكننا تطبيق الطباعة الحريرية المقاومة للأشعة فوق البنفسجية أو ملصقات الطباعة الرقمية على باب العلبة. تقديم عملك الفني. سوف نتعامل مع الباقي.

احصل على عرض أسعار مخصص
قم بتوفير أبعاد العلبة الخاصة بك ومتطلبات القطع وتصنيف IP المطلوب. سيقدم فريقنا الهندسي تحليل الجدوى وعرض أسعار الميزانية في غضون 24 ساعة.
أنظمة الجودة التي تدعم هذا المنتج
| شهادة الأيزو 9001 |

معدات الفحص المستخدمة لهذا الجزء:
شيان إدوارد CMM (دقة 0.005 مم) - التحقق من الأبعاد
مقياس سمك الطلاء (1μm) - سمك طبقة المسحوق
غرفة رش الملح - مقاومة للتآكل وفقًا لمعيار ASTM B117
محطة اختبار المياه النفاثة IP65 - التحقق من صحة حماية الدخول
شركة زينتو تريليوم لتكنولوجيا المعادن المحدودة|تيانجين، الصين|info@zntmetal.com
المواصفات الفنية
|
مواصفة |
تفاصيل |
|
خيارات المواد |
الفولاذ المدلفن على البارد (CRS) مع طبقة مسحوقية (قياسي) |
|
سمك المادة |
الجسم: 1.2 ملم – 1.5 ملم |
|
أبعاد الضميمة |
مخصص؛ النطاق النموذجي 300 مم × 400 مم إلى 800 مم × 1000 مم |
|
تصنيف الحماية |
IP65 (مقاوم للغبار ومحمي ضد نفاثات الماء) |
|
الانتهاء من السطح |
طبقة مسحوقية (RAL 7035 رمادي فاتح قياسي؛ الألوان المخصصة متاحة) |
|
مميزات الباب |
مفصلات مخفية، مزلاج ربع دورة مع مشبك قفل، حشية مستمرة |
|
الميزات الداخلية |
لوحة تركيب قابلة للإزالة، ومسامير تأريض، ولوحات دخول الكابل |
|
التعبئة والتغليف |
مغلفة بشكل فردي، حماية للزاوية، على منصات نقالة |
|
شهادة |
متوافق مع ISO 9001؛ تقرير التحقق من IP65 متاح |
